Печь или камин в деревянном доме: защита дымохода от ветра

Согласно СНиП 41-01-2003 Отопление, вентиляция и кондиционирование, высота дымовых труб, проходящих через скатную крышу, должна увеличиваться относительно ската по мере удаления дымохода от конька крыши деревянного дома. Однако чем выше труба, тем интенсивнее ветровая нагрузка на неё, а значит, высокий дымоход необходимо дополнительно усиливать.

Высота, начиная с которой требуется делать это, зависит от типа, модели, особенностей устройства дымохода и обычно составляет 1,2-2 м. Как усиливают конструкцию трубы? Например, в случае популярных сегодня дымоходов из нержавеющей стали для этого предусматривают направленные в разные стороны стальные растяжки (чаще всего три гибких троса или два жёстких прута).

С одного края их крепят к надетому на трубу хомуту, а с другого-к прочному основанию (как правило, к стропильным ногам). Такое решение связано с рядом проблем. Во-первых, далеко не всегда можно найти подходящую точку для закрепления троса в направлении от трубы к карнизному свесу кровли. Ещё сложнее подобрать третью точку фиксации троса, когда дымоход проведён через фасад деревянного дома, а затем через фронтонный или карнизный свес крыши. Очевидно, что в этом случае место для закрепления растяжки должно находиться на участке рядом с домом, но таким образом трос в силу разных причин фиксируют крайне редко. Приходится искать точку для его опоры в плоскости кровли, но тогда статическая устойчивость дымохода остаётся под вопросом. Вторая проблема - как добиться герметичного прохода растяжки или её крепежа сквозь кровлю, когда трос или прут фиксируют к деревянному основанию крыши.



Широко практикуемый сегодня не специализированными бригадами вариант просверливания в кровле отверстия для растяжки, а затем заполнения его эластичным герметиком (или даже монтажной пеной) вызывает неприятие у профессиональных кровельщиков. Постепенно из-за усадки стропильной системы, колебаний дымохода под действием ветра или из-за потока воды, стекающей по растяжке во время дождя, в месте прохода троса или прута сквозь покрытие появятся щели, и, как следствие, начнутся протечки. Как же быть? Например, в случае металлочерепицы трос можно прикрепить к деревянному основанию кронштейном, имеющим эластичную шайбу, которая будет накрывать место прохода кронштейна сквозь лист металлочерепицы.

Деревянный дом под ключ, фиксация дымохода тросами
Крепление троса к металлочерепице в деревянном доме
Хотите узнать подробнейшую историю обустройства вот этого керамического дымохода, построенного для камина в деревянном доме? Рекомендуем познакомиться с этим материалом, включающим большое количество фотографий и полезной информации, подробнее ...

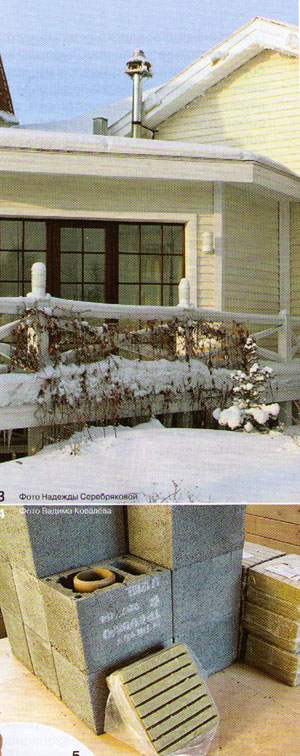

Притом для повышения герметичности данного узла желательно промазывать шайбу по периметру кровельным герметиком. А для фиксации растяжек на кровле из керамической или цементно-песчаной черепицы рекомендуют применять особые проходные черепицы для вывода на крышу антенн, представленные в линейках всех ведущих производителей этих кровельных материалов. Для усиления дымоходов другого популярного типа - керамических с оболочкой (кожухом) из лёгкого бетона - существует несколько решений.

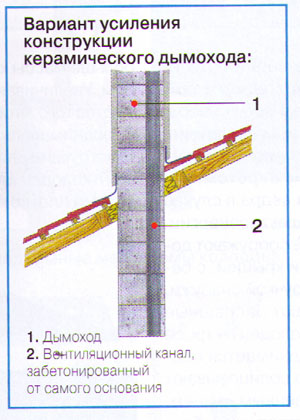

Самое простое - установка арматурных стержней (с последующей заливкой цементным раствором) в вертикальные каналы, имеющиеся в бетонной оболочке. Эти каналы, предусмотренные большинством производителей керамических дымоходов, расположены вдоль каждого из четырёх углов оболочки. Рекомендуют при высоте трубы от 1,5 до 2 м армировать только два канала (по диагонали), а при высоте от 2 до 3 м - все четыре. Длина арматурного стержня определяется расстоянием от устья трубы до места прохода её через кровлю, которое умножают на два, поскольку под кровлю стержень должен уходить на такое же расстояние. Если дымоход значительно возвышается над крышей, то для его усиления можно применять другие методы. Например, установить трубу, в бетонной оболочке которой,помимо дымового, есть и второй канал большого сечения (для вентиляции помещения или проводки инженерных коммуникаций внутри деревянного дома), Такие изделия предлагает ряд производителей, в частности SCHIEDEL, TONA. Этот канал до самого основания заполняют арматурными стержнями и заливают бетоном. Ещё один вариант - одеть бетонный кожух в корсет из стальных уголков с перевязкой требуемой длины. Отметим, что в случае дымоходов с большим вылетом над крышей обязательно нужно делать статический расчёт усиливающей конструкции (непременно с учётом снеговой нагрузки, характерной для региона, в котором ведётся строительство).

Усиление дымохода в деревянном доме с учетом погодных условий

Только правильный расчёт диаметра дымовой трубы гарантирует безупречную работу камина или котла.

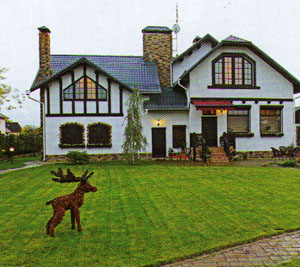

Кирпичные дымоходы в домах

Традиционные дымоходы - кирпичные. При правильном устройстве они долговечны. К ним можно подобрать самые разнообразные отделочные материалы. Но из-за значительной массы им требуется отдельный фундамент, а прямоугольное или квадратное сечение канала не способствует тяге. Другой тип - модульные дымоходы из нержавеющей стали с наружной и внутренней трубами, между которыми - прослойка из негорючей теплоизоляции. Они обладают небольшой массой, просты в монтаже, имеют широкую линейку типоразмеров и фасонных элементов. Наконец, на рынке представлены дымоходы с внутренней керамической трубой, средним слоем из негорючей теплоизоляции и наружной оболочкой из лёгкого бетона или нержавеющей стали. Благодаря керамическому нутру эти дымоходы устойчивы к высоким температурам (до 1000 °С) и кислотам, содержащимся в конденсате. Такие трубы также собираются по модульному принципу, поэтому не вызывают трудностей при установке.

Керамический дымоход в деревянном доме
Совет специалиста:

Чем выше над коньком заканчивается дымовая труба, тем лучше отводятся дымовые газы от топки камина или котла. Кроме того, дымоход, сильно возвышающийся над коньком, исключает попадание дымовых газов в зону ветровых завихрений в районе конька, то есть возникновение обратной тяги (задувания дыма в трубу) невозможно. При всех кажущихся плюсах высокого дымохода рекомендовать его вряд ли следует. Ведь с увеличением высоты возрастает ветровая нагрузка на него, тем самым уменьшается его статическая устойчивость. А значит, потребуется дополнительно усиливать конструкцию. Например, в случае стальных дымоходов -специальными растяжками. Но и они не избавляют от проблем: подчас трудно найти точки для правильного их закрепления, к тому же со временем под действием ветровой нагрузки крепёж ослабевает и устойчивость конструкции снижается. Керамические дымоходы с оболочкой из лёгкого бетона усилить проще, но всё равно труба будет испытывать сильное воздействие ветра на протяжении всего периода эксплуатации. Так что предпочтительно возводить дымоход, не слишком возвышающийся над крышей .

По материалам журнала “Новый Дом”.
Выражаем признательность Александру Левенко
